一、设备概述
本电动二辊轧机是一款采用立式结构设计的高精度压片设备，核心通过电动驱动与齿轮啮合传动实现对辊同步压制，搭配斜块间隙调节机构与集成化按钮操控系统，可精准控制片带材料的轧制成型过程。设备适用于实验室小样制备、小型批量生产等场景，能满足金属、非金属片带材料在 0～2mm 厚度范围内的高精度轧制需求，其紧凑的结构设计与人性化的操作高度适配各类精密加工环境。
二、核心结构与工作原理
（一）工作原理
设备启动后，电气控制系统驱动电机运转，动力经齿轮传动机构传递至两根竖直放置的轧辊，使两轧辊按照设定转速实现正向或反向同步旋转。操作人员通过斜块调节机构预设轧辊间隙，将待轧制片带材料从轧辊上方入料口送入，材料在两辊之间的挤压作用力下发生塑性变形，通过调节轧辊转速控制材料进给速度，最终得到符合厚度要求的成型片材。整个过程中，斜块调节机构的自锁特性确保轧制压力稳定，齿轮啮合传动保证轧辊运转同步，实现高精度、高效率的压片作业。
（二）整体结构组成
设备由轧辊组件、传动系统、间隙调节机构、电气控制系统、机架与支撑装置五大核心部分构成，各组件协同配合实现从材料入料到成品轧制的全流程作业。
1. 轧辊组件：采用两根竖直放置的高精度轧辊，辊体材质经淬火处理保证硬度与耐磨性，辊面经精密抛光加工，为轧制过程提供稳定的压力承载与表面质量保障。
2. 传动系统：以 AC220V/50Hz 交流电机为动力源，通过齿轮箱实现动力传递，依托齿轮啮合传动结构驱动两轧辊同步旋转，确保对辊压制过程中的转速匹配与力矩稳定。
3. 间隙调节机构：采用斜块式调节结构，通过斜块的滑动位移改变轧辊相对位置，实现轧辊间隙的精准调控，同时利用斜块的机械特性达成调节后的自锁效果，避免轧制过程中间隙偏移。

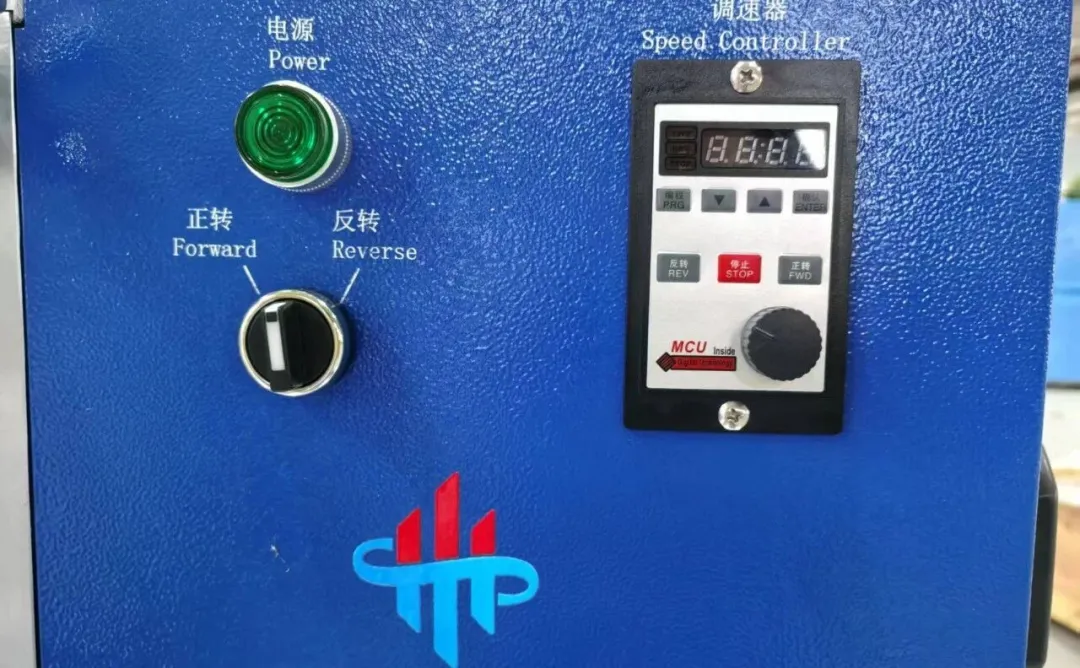

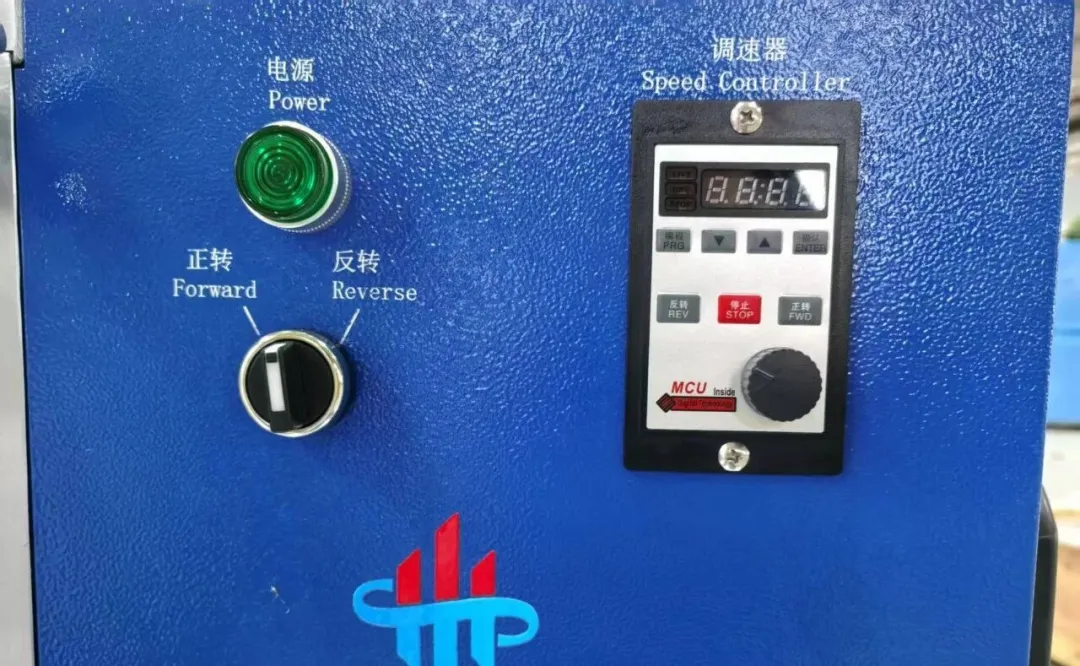

4. 电气控制系统：集成电机驱动模块、转速调节模块与逻辑控制单元，通过按钮式操作面板实现各项参数的直观调控，保障设备运行的稳定性与操作便捷性。
5. 机架与支撑装置：设备主体机架采用高强度钢材焊接成型，底部配置专用钢制台面，将设备整体提升至 1.4m 操作高度，兼顾设备稳定性与操作人员的作业舒适性。
三、关键性能特点
1. 高精度间隙调节：采用斜块式轧辊间隙调整结构，利用斜楔斜面的位移转换原理实现间隙微调，配合轧辊本身的高精度加工特性，可有效保障轧制厚度的控制精度，满足精密加工对尺寸公差的严苛要求。
2. 便捷入料设计：立式结构布局使轧辊呈竖直方向排列，片带材料可沿竖直方向自然入料，减少材料输送过程中的偏移与褶皱，尤其适配柔性、薄型片材的轧制作业，提升入料效率与成型质量。
3. 稳定对辊传动：齿轮啮合传动方式确保两轧辊的转速同步性与力矩一致性，避免因传动偏差导致的轧制厚度不均问题，同时齿轮传动的高承载能力可适配不同硬度材料的压制需求。
4. 灵活参数调控：支持压片厚度（0～2mm）与轧制成型速度（0～40mm/s 无级变速）的双向调节，轧辊可实现正反转切换，适配多类材料的不同轧制工艺要求，提升设备适用范围。
5. 简易操作控制：轧辊间隙调节、转速设定、正反转切换等核心功能均通过按钮式操作实现，操作逻辑清晰直观，降低操作人员的学习成本，适配连续作业场景下的快速参数调整需求。
四、详细技术参数
参数类别 | 具体参数指标 |
轧辊参数 | 直径：不高于 Φ100mm |
圆柱度：≤±2μm |
硬度：≥HRC62 |
光洁度：Ra0.4 以上 |
宽度：不低于 220mm |
放置方式：竖直放置 |
轧制性能 | 轧制厚度：0～2mm（间隙可调节） |
进料速度：无级变速，0～40mm/s |
驱动与控制 | 驱动方式：电动驱动 |
操作方式：按钮操作（轧辊间隙、转速、正反转） |
电压及频率：AC220V/50Hz |
功率：不高于 250W |
外观与安装 | 外型尺寸：不大于 L700mm×W300mm×H400mm |
配套装置：钢制台面（提升高度至 1.4m 左右） |
重量 | 设备重量：不高于 1000KG |
五、电气控制系统
（一）控制架构
采用模块化电气设计，以微控制器为核心，集成电机驱动单元、转速检测单元、间隙调节控制单元与操作反馈单元，各模块通过内部总线实现数据交互，确保控制指令的快速响应与执行精度。
（二）功能实现

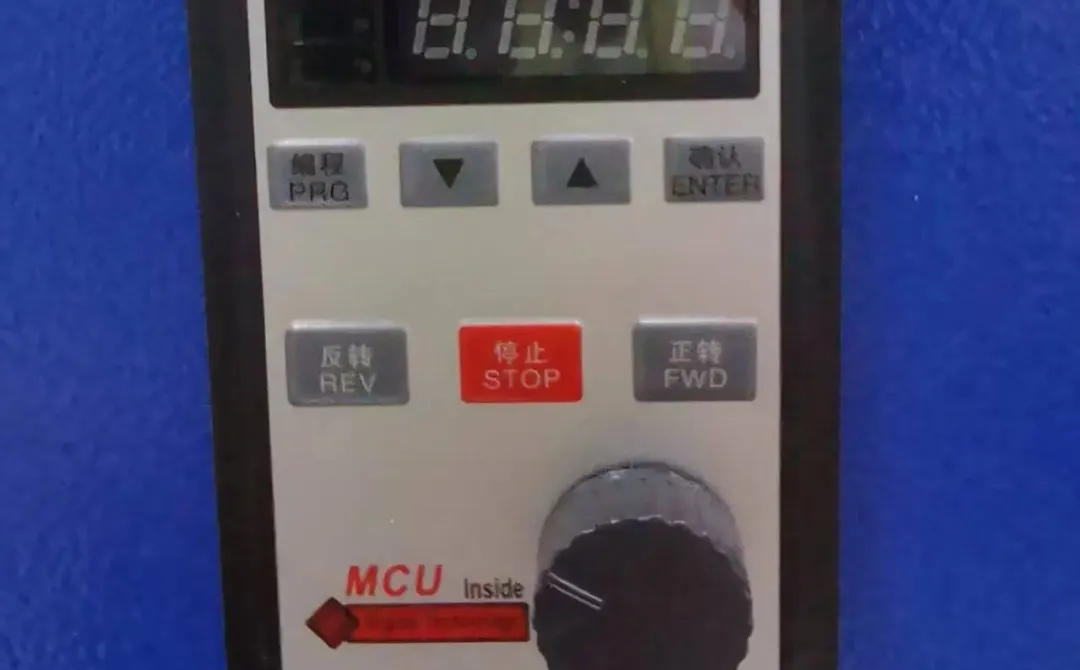

1. 驱动控制：通过变频调速模块对驱动电机进行转速调节，实现 0～40mm/s 的无级变速控制，同时配置正反转接触器，通过按钮触发实现轧辊转向切换。
2. 间隙调节：斜块调节机构配套电动执行组件，操作人员通过间隙调节按钮发送指令，执行组件驱动斜块滑动，结合位置检测元件实现间隙的精准定位与自锁。
3. 状态监测：设备配置运行指示灯、转速显示表等状态反馈元件，实时展示设备运行参数与工作状态，便于操作人员直观掌握作业情况。
六、安全与维护设计
（一）安全保护措施
1. 设备配置紧急停止按钮，在突发状况下可快速切断电源，终止轧辊运转，保障人员与设备安全。
2. 轧辊操作区域设置防护挡板，防止轧制过程中材料碎屑飞溅造成的安全隐患，同时不影响入料观察与操作便捷性。
3. 电气系统采用漏电保护、过载保护等安全设计，当设备出现漏电、电机过载等异常情况时自动断电，避免电气故障扩大。
（二）维护便捷性设计
1. 轧辊组件采用可拆卸式结构设计，便于日常的辊面清洁、抛光维护及更换作业。
2. 传动系统与电气控制箱均设置检修窗口，关键部件预留维护空间，降低设备保养与故障排查的难度。
3. 设备关键润滑点配置集中注油口，便于定期润滑维护，延长传动部件使用寿命。
七、适用范围
本设备凭借高精度轧制性能与灵活的参数调节能力，可广泛应用于以下场景：
1. 实验室级精密材料压片制备，如金属箔材、高分子薄膜等小样试制；
2. 小型批量生产中的薄型片带成型加工，适配电子、轻工等行业的精密制造需求；
3. 各类柔性材料、复合材料的层压轧制作业，可根据材料特性调整轧制参数实现定制化加工。
