前段时间处理一起转轴断裂失效案例，翻看金相图谱时深有感触：不少机械从业者对材料疲劳的认知，仅仅停留在静力安全系数核算层面。静力强度全部达标，大家便默认设备能够安稳服役，可现实里经常出现转轴运行不到设计寿命一半，突然发生断裂。

这正是疲劳失效最棘手、最隐蔽的特点：它不会一次性造成过载破坏，而是如同温水煮青蛙。在一次次交变载荷循环作用下，持续在材料内部累积不可逆损伤，慢慢撕开基体。

今天结合实际失效分析经验，完整梳理疲劳失效分析思路。从一道 0.1 毫米的加工刀痕切入，沿着 载荷 — 材料响应 — 损伤累积 — 最终断裂 这条主线，把金属疲劳背后完整的演化过程讲清楚。

01 先分清两个核心概念：低周疲劳与高周疲劳

疲劳本质不难理解：材料承受反复循环的应力、应变作用，持续累积损伤直至失效。但有一个经常被忽视的工程常识：即便工作载荷远低于材料抗拉强度，甚至低于屈服强度，只要循环次数足够多，构件依然会发生断裂。

按照服役循环次数与变形特征，工程上将疲劳分为两类：

简单概括：

• 低周疲劳重点控制应变幅值，塑性变形越大，构件失效越快；
• 高周疲劳重点管控应力水平，平均应力越高，服役寿命越短。

02 三类关键影响因素，大幅透支构件疲劳寿命

很多工程师直接参照材料手册选取疲劳极限，落实到实际工况依旧频发提前断裂问题。疲劳寿命并不是材料固有的静态参数，而是材料基体、结构形式、服役环境三者共同作用的结果。

这三类因素对疲劳寿命影响最为突出：

1. 材料自身基体条件抗拉强度、晶粒尺寸、内部夹杂物含量。构件内部一处微小非金属夹杂物，就可能成为疲劳失效的源头。

2. 结构设计缺陷尖角过渡、螺纹根部、轴肩油孔等位置极易产生应力集中。应力集中系数微小变化，就能让构件疲劳寿命相差数倍甚至十倍。

3. 外部服役环境高温氧化、腐蚀介质侵蚀。腐蚀与疲劳叠加形成耦合效应，损伤加速效果远超单一破坏形式。

💡 开展失效分析时重点观察断口形貌，以上三类诱因留下的特征痕迹，都能够在断口上找到线索。

03 疲劳裂纹如何逐步萌生、扩展直至构件断裂？

疲劳断裂的演化，在肉眼能够观察到裂纹之前就已经启动，完整演化路径十分清晰：

循环交变载荷作用

→ 晶体内部位错往复滑移

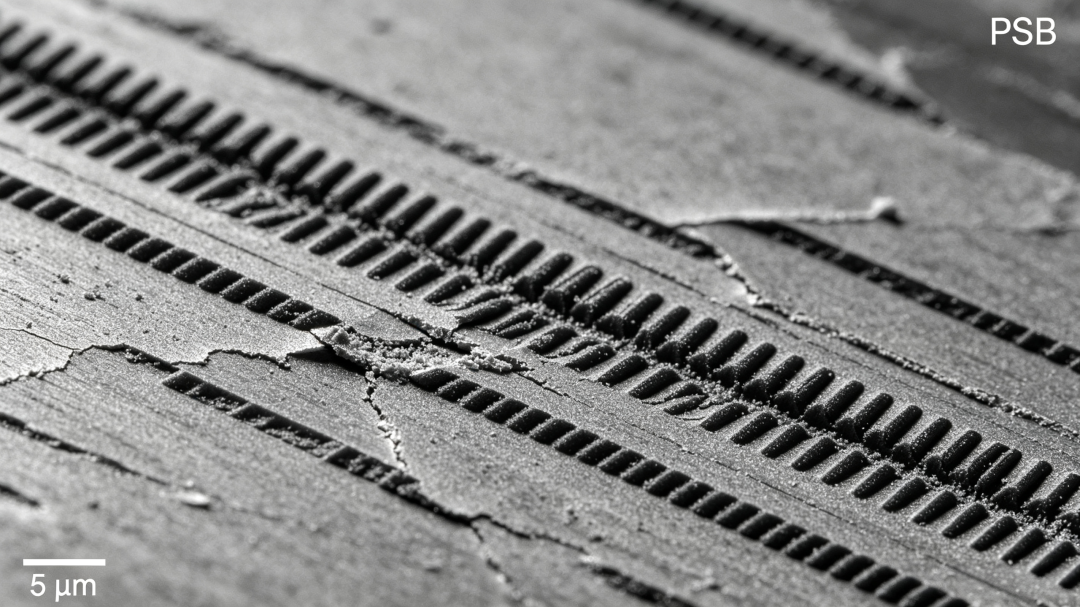

→ 材料表面形成驻留滑移带，出现滑移挤出、挤入现象

→ 局部应力持续集中

→ 微裂纹优先在滑移带或者相界面萌生

→ 裂纹稳定稳态扩展

→ 载荷达到临界尺寸后，瞬间失稳断裂。

裂纹萌生位置有着明显规律，总会优先出现在变形不协调的薄弱区域：

• 微观薄弱位置：晶界、相界面、夹杂物与基体结合界面，类似混凝土内部的气孔缺陷；
• 宏观薄弱位置：构件表面划痕、车铣加工刀痕、焊缝未熔合等表面缺陷。

⚠️ 记住一条工程经验：完好光滑的表面是抵御疲劳失效的有效手段，任何表面损伤划痕，都有可能成为疲劳裂纹萌生位置。

04 断口形貌识别：多尺度手段开展失效溯源

当下成熟的疲劳失效分析，早已不依靠肉眼简单辨别断口色泽。想要精准定位失效根源，需要借助不同观测尺度的检测手段逐层排查：

05 工程优化思路：如何有效延长构件疲劳寿命？

理清疲劳损伤机理，对应的改善方向也就十分明确。核心思路统一：抑制局部塑性变形集中，从源头遏制疲劳裂纹萌生。

现场应用效果最突出的三种方案：

1. 晶粒细化处理晶界数量提升，增大位错滑移阻力，大幅提高裂纹萌生门槛，细晶材料通常具备更优异的疲劳性能。

2. 表面强化工艺喷丸强化属于高性价比方案，可在构件表层引入残余压应力，抵消工作状态下外部拉应力，抑制裂纹张开。

3. 消除各类应力集中缺陷抛光去除加工刀痕，结构设计采用大圆角过渡。很多工况下，提升一档表面加工质量，优化效果优于直接更换更高等级材料。

写在最后

研究金属疲劳，不只是单纯预判构件何时失效。更核心是理清三个底层问题：

• 损伤由何产生？ —— 源自持续的位错滑移；
• 裂纹为什么在这个位置萌生？ —— 受微观界面缺陷、宏观应力集中共同控制；
• 怎样延缓失效发生？ —— 依靠材料、结构、加工工艺协同优化。

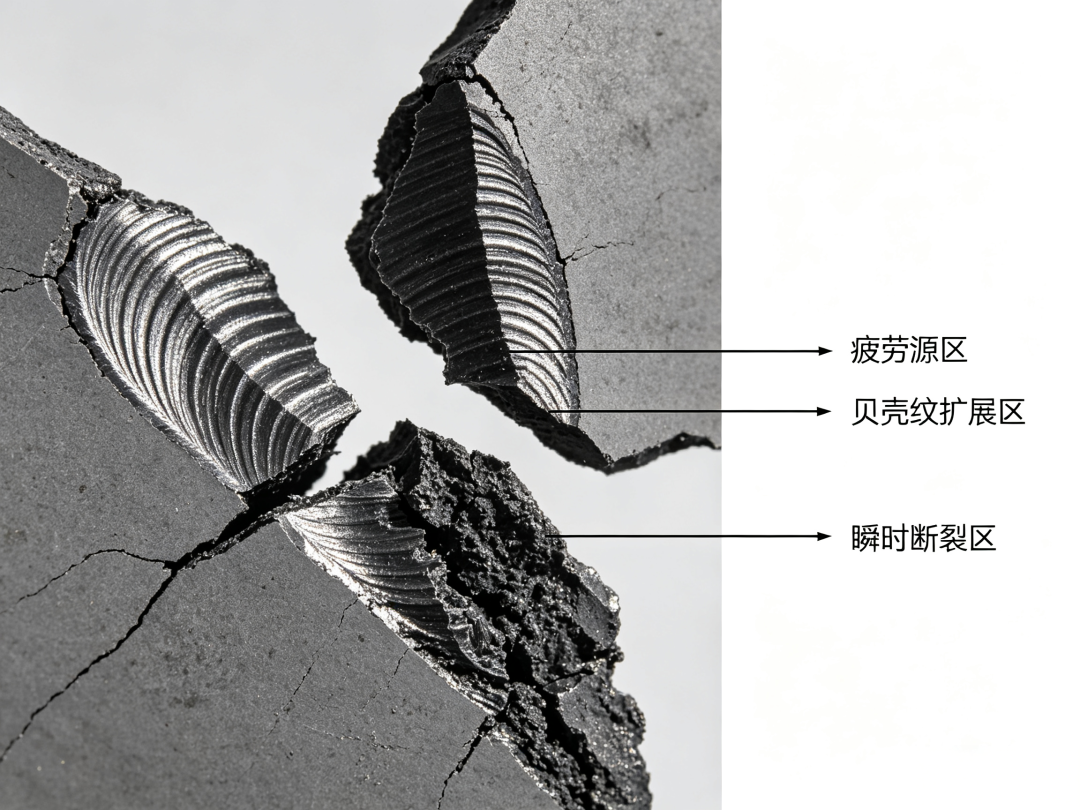

日后遇到断裂螺栓、开裂叶片这类失效构件，不要仅仅粗略观察断口外观，重点追溯疲劳源区域：判断源头是内部夹杂物、表面粗糙缺陷，还是结构突变带来的应力集中。

只有打通载荷力学作用 — 微观组织演变 — 宏观构件断裂完整因果链条，才算真正吃透金属疲劳。

🧠 工程思考题

如果通过牺牲 10% 静力抗拉强度，可以换取一倍疲劳寿命，作为结构设计者，你会做出这样的取舍吗？欢迎在网站留言交流，聊聊你偏向保守设计还是优化取舍。

本篇内容贴合一线工程实际，欢迎转发，帮助更多机械同行避开无征兆突发性断裂的工程难题！持续分享试验机、材料失效分析相关干货，欢迎持续关注。
