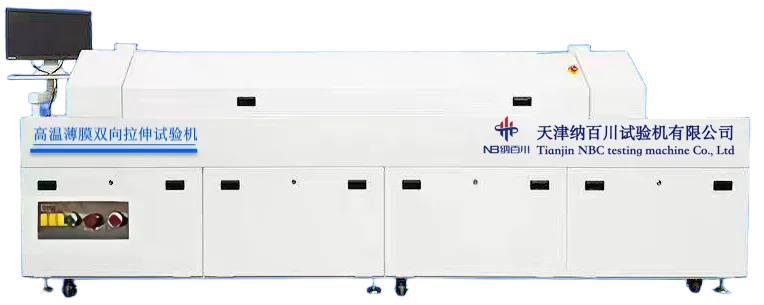

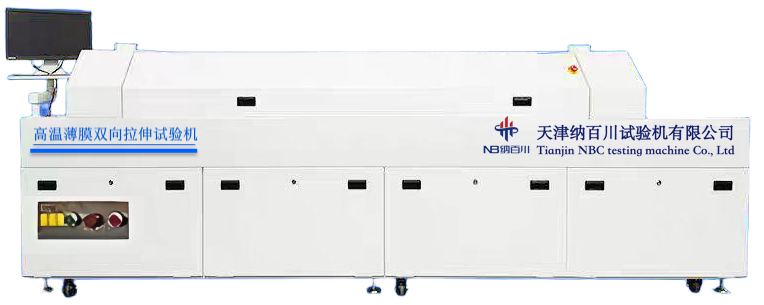

本方案所供LBT-BO800 型薄膜双向拉伸试验机，专为能源、信息领域功能高分子膜材料加工机理研究设计，可精准开展 PP/PE 电池隔膜、BOPMP 电容膜、PMMA/PET 光学膜等材料的双向拉伸试验，同步兼容 PA、PI、PAI 等多种高分子材料。设备为高分子科学、复合材料、柔性电子、生物医学薄膜等交叉领域提供共性技术平台，通过高精度控温、多模式拉伸及全数据采集功能，有效支撑科研创新，增强现有科研体系的协同创新能力。
| 技术参数 | |

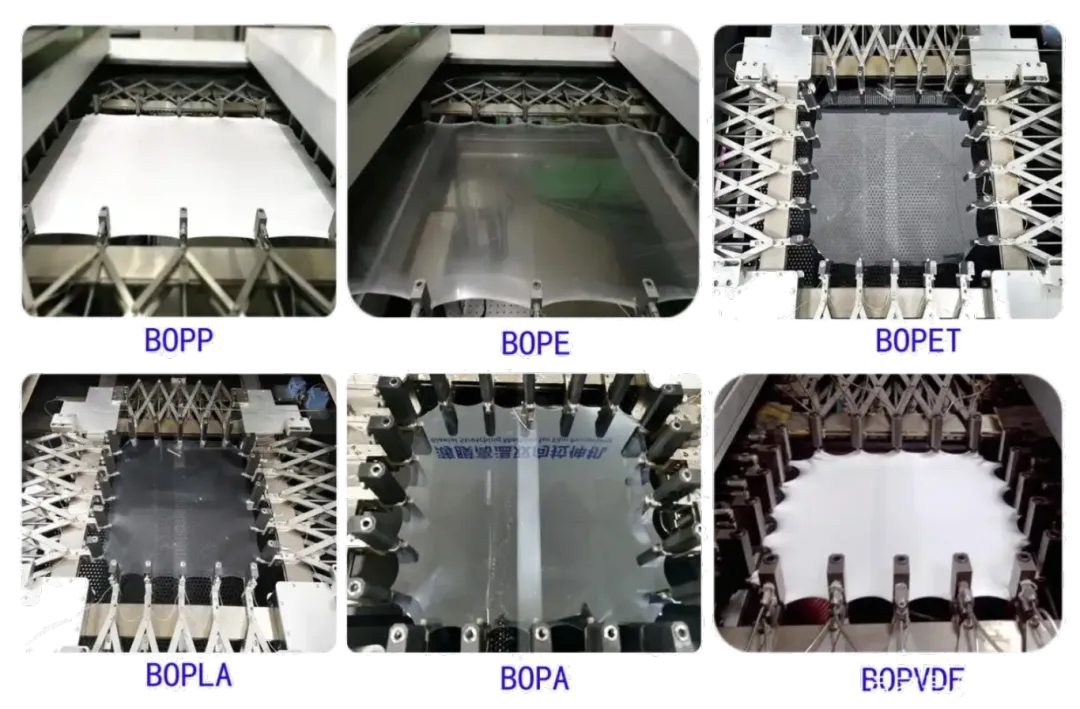

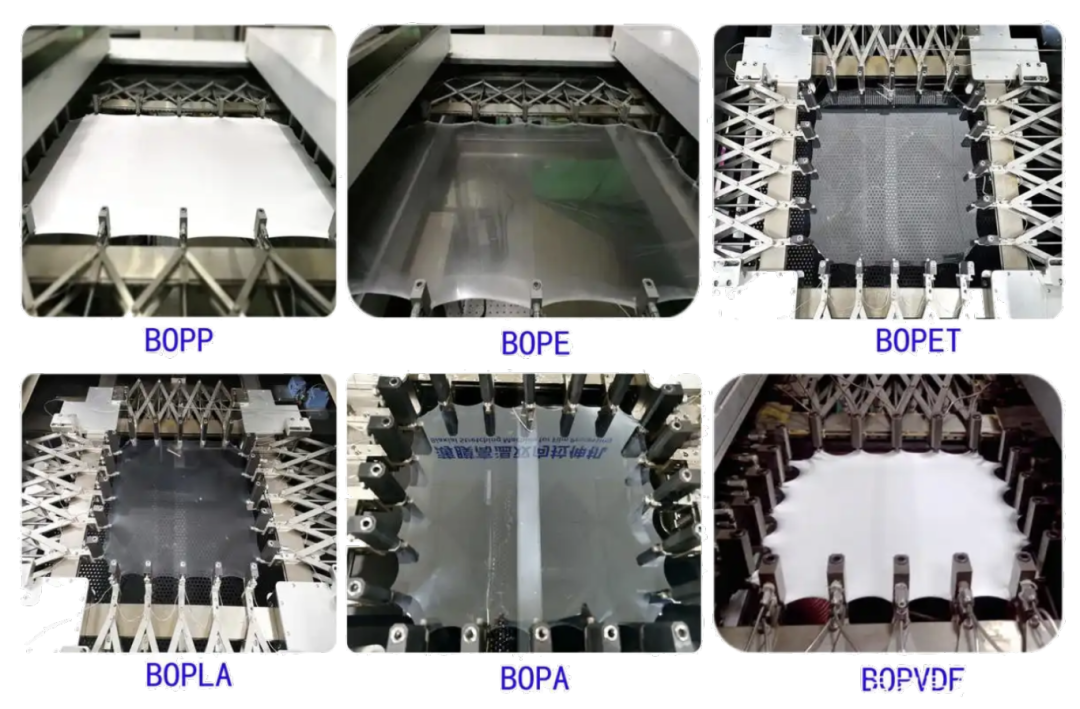

| 完全覆盖 PET、PP、PE、PA、PI、PAI 等材料，同时兼容 PMMA、PVDF 等拓展高分子材料，满足电池隔膜、电容膜、光学膜等场景的拉伸试验需求。 | |
| 样片厚度 | 样片厚度适配范围 0.1mm～2mm，通过气动夹具压力无级调节适配不同厚度样品，夹持稳定性≤0.01mm 位移偏差。 |
| 最小样片尺寸 | 最小样片尺寸支持 94mm×94mm，夹具布局为 5 个 / 边 ×4，夹具间距 18mm，确保最小样片全边缘均匀夹持，无漏夹或应力集中问题。 |
| 最大拉伸倍率 | 在最小样片尺寸（94mm×94mm）下，双向最大拉伸倍率达 8 倍 ×8 倍，通过 X/Y 轴独立伺服驱动 + 高精度链条传动实现，拉伸过程同步误差≤0.5%，无打滑现象。 |
| 拉伸速度 | 拉伸速度范围 0～500mm/s（无级可调），低速段（0.1～10mm/s）控制精度 ±0.2%，高速段（100～500mm/s）响应延迟≤80ms，满足静态拉伸与动态加载双重需求。 |
| 控温炉 | 配置 2 个独立控温炉，分别对应 “拉伸区” 和 “定型区”：拉伸区控温范围室温～250℃，定型区控温范围室温～200℃，两炉体独立启停、独立控温，互不干扰。 |
| 温度范围 | 拉伸区温度范围室温～250℃，定型区室温～200℃，升温速率≥8℃/min，降温速率≥5℃/min，满足快速切换试验工况需求。 |
| 温度控制精度 | 采用 5 路 PID 温度控制点（炉腔上 / 中 / 下 + 进出口风）+ 红外膜温反馈校准，全温度区间（50～250℃）控制精度 ±1℃，炉内温度均匀性≤±0.8℃，无局部温差超标。 |
| 夹具气源 | 夹具驱动气源为氮气，氮气供应系统，气源接口为 φ18 高压快插接头，配备压力稳压阀，单次装夹保压时间≥3 小时，无泄漏。 |
| 夹具气压范围 | 夹具气压调节范围 2.5MPa～7MPa，通过 SMC 精密调压阀实现无级调节，气压显示精度 0.01MPa，夹持力可根据样片厚度自适应调整（50～500N）。 |
| 夹具数量 | 夹具配置为 5 个 / 边 ×4（共 20 个），采用卧式布局，夹具本体为可拆卸设计，便于维护更换，适配 94mm×94mm～120mm×120mm 不同尺寸样片。 |
| 夹具材质 | 夹具本体采用 Cr12MoV 合金结构钢（硬度 HRC58～62），表面镀铬（厚度 0.1mm），耐高温（300℃以内无变形）、耐腐蚀（盐雾试验 48 小时无锈蚀）、耐磨（使用寿命≥8000 次装夹）。 |
| 拉力传感器量程 | 在纵向、横向中间夹具处各安装 1 个耐高温拉力传感器（型号：LBT-L500），量程 0～500N，精度等级 0.3 级，工作温度范围 - 40～200℃，满足高温工况下的力值采集需求。 |

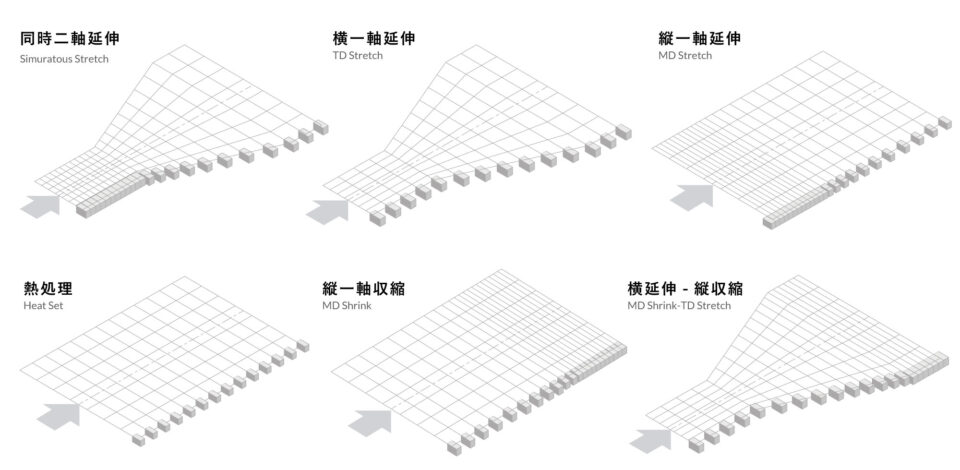

| 拉伸方式 | 支持拉伸方式：①单向有约束拉伸（单轴拉伸 + 另一轴固定）；②单向无约束拉伸（单轴自由拉伸）；③双向同步拉伸（X/Y 轴速率一致）；④双向异步拉伸（X/Y 轴速率独立设定）；⑤自定义多步拉伸（支持 “预热→拉伸→定型→保载” 分步编程）。  |
| 拉力传感器应用 | 纵向、横向中间夹具处的拉力传感器实时采集应力信号，通过测控系统转化为 “拉力 - 时间”“应变 - 位移”“应力 - 应变” 三类标准图表，支持 Excel/WPS/CSV 格式数据列表导出，导出数据包含峰值、屈服值、弹性模量等关键参数。 |
| 力学采集系统 | 力学采集系统具备图形实时显示（曲线缩放、平移、标注）和数据列表导出功能：采样频率≥20kHz，数据存储容量≥20 万条试验记录，支持试验后数据回溯、多曲线对比分析，完全满足科研数据存档与论文分析需求。 |
| 监控系统 | 配置 500 万像素 CCD 工业相机 + 钢化玻璃视窗，可视化范围 350mm×350mm，支持实时录像、高清截图，可清晰观测样品形变、缩颈、破膜全过程，视频与试验数据同步存储。 |
| 外形框架 | 采用一体式碳钢方管镀锌框架，承重位置方管壁厚 3.5mm，框架整体刚度≥2×10^5 N/m，底部配置 150kg 级避震脚杯（带制动）和万向脚轮（承重 800kg / 个），整机运行振幅≤0.05mm。 |
| 外表面处理 | 外表面采用冷轧板（厚度 2.0mm）+ 静电烤漆工艺（涂层厚度 70μm），漆面附着力达 1 级（百格测试），耐刮擦、耐油污，符合实验室环境美观与耐用需求。 |
| 导轨 | 拉伸导轨采用 60Si2Mn 弹簧钢，经调质处理（硬度 HRC45～50）后电镀铬（厚度 0.08mm），高温（250℃）工况下无锈蚀、无变形，导轨运行直线度≤0.02mm/m。 |
| 拉伸机构 | 配备日本松下伺服电机（X/Y 轴各 1 台，功率 1.5kW）+ 台湾行星减速机（减速比 1:20），采用高精度链条传动（节距误差≤0.01mm），拉伸速率独立设定精度 ±0.1%，X/Y 轴正交度≤0.03mm/m。 |
| 定位精度 | 拉伸机构通过 “伺服电机 + 光栅尺反馈” 实现工位精确定位，定位精度 ±2.8mm，重复定位精度 ±0.3mm，确保多批次试验的一致性与可重复性。 |
| 炉体结构 | 两炉体均采用上下对称加热结构，内部配置离心风机（风量 18m³/min）+ 螺旋式出风口，加热管均布（间距 50mm），热风不直接吹向试件，确保炉内温度均匀。 |
| 可拆卸检修窗口 | 每个炉体侧面配置 2 个可拆卸检修窗口（尺寸 300mm×250mm），采用耐高温密封胶条，拆卸 / 安装无需工具，方便加热管、风机等部件的维护与更换。 |
| 自动升降炉体门 | 炉体门采用电动推杆驱动自动升降，升降速度 15mm/s，到位后自动机械锁止，配备防烫手柄与耐高温石英玻璃观察窗，操作安全便捷。 |
| 炉体内胆 | 炉体内胆采用 304 不锈钢（厚度 1.5mm），表面抛光处理（粗糙度 Ra≤0.8μm），耐腐蚀、易清洁，无油污残留，内胆使用寿命≥5 年。 |
| 预热模块 | 预热拉伸腔配置独立预热模块（功率 6kW），可单独设定预热温度（室温～250℃）和预热时长（0～999min），预热完成后自动触发拉伸程序，支持多段预热曲线编程。 |
| 膜温监测 | 预热拉伸腔采用非接触式红外温度探头（型号：LBT-IR200），测温范围室温～400℃，测量精度 ±0.5℃，响应时间≤100ms，实时监测膜样表面温度，与炉温形成双重校准。 |
| 数据采集 | 拉伸过程中自动采集应力、应变、拉力峰值、位移、温度等多维度数据至系统数据库，支持按 “试验日期 / 样品编号 / 试验人员” 多条件查询，报表导出格式包含 Excel/WPS，数据可直接用于科研论文分析。 |
| 在线采集 | 配备在线采集功能：通过 CCD 相机 + 拉力传感器联动，实时观测样品形变（颈缩位置、拉伸均匀性）、破膜瞬间状态，视频与数据同步时间戳，便于试验异常原因追溯。 |
| 电气操控 | 电气操控系统支持：①温度曲线（实时 / 历史）、应力应变测试曲线（多曲线叠加对比）、故障报警信息（超温 / 缺气 / 电机故障等）查询；②温度 - 拉伸自适应控制（温度达标后自动启动拉伸，温度波动超限时暂停拉伸）；③过程参数图文显示（力 / 位移 / 温度实时数值 + 曲线动态更新）。 |
| 电气柜 | 采用机架一体化电气柜（尺寸 900mm×600mm×1800mm），环绕主机框架布置，配备专用散热风扇（风量 250m³/h）、通风过滤器（过滤精度 5μm）及冷却装置，炉体与电气柜间距≥600mm，隔热效果良好（电气柜表面温度≤40℃）。 |
| 低压电器 | |
| 异常报警 | 具备异常报警功能：①超温报警（炉温＞260℃）；②温度偏差报警（实际与设定偏差＞3℃）；③缺气报警（氮气压力＜2.0MPa）；④忘加气报警（夹具未通气）；⑤低压报警（系统压力＜1.5MPa）；⑥碰限位报警（拉伸超行程）；⑦电机故障报警（过载 / 缺相 / 过热），报警方式为声光 + 屏幕弹窗 + 日志记录。 |
| 安全防护 | 样区拉伸机构行走区域设置红外安全光栅（检测距离 4m，响应时间≤20ms），触发后立即停机；配备硬件 + 软件双重急停按钮（主机面板 + 远程手控盒各 1 个），超温时自动切断加热电源，整机符合 GB/T 2611-2007 试验机安全标准。 |
1. 制造与检验标准：GB/T 2611-2007《试验机通用技术要求》、GB/T 16491-2022《电子万能试验机》、JJG 475-2008《电子式万能试验机检定规程》
2. 材料试验标准：GB/T 10003-2008《普通用途双向拉伸聚丙烯 (BOPP) 薄膜》、GB 10005《双向拉伸聚丙烯 (BOPP) 低密度聚乙烯 (LDPE) 复合膜、袋》、GB/T 228.1-2021《金属材料 室温拉伸试验方法》
3. 安全标准：GB/T 2611-2007《试验机通用技术要求》、GB 5226.1-2019《机械电气安全 机械电气设备 第 1 部分：通用技术条件》
| 配置名称 | 规格参数 | 数量 | 备注 |
| 1 套 | |||
| 1 套 | |||
| 1 套 | |||
5 个 / 边 ×4，Cr12MoV 合金材质，气压 2.5-7MPa 可调
| 1 套 | ||
| 2 只 | |||
| 1 套 | |||
| 1 套 | |||
| 1 套 | |||
| 1 套 | |||
| 1 套 |
