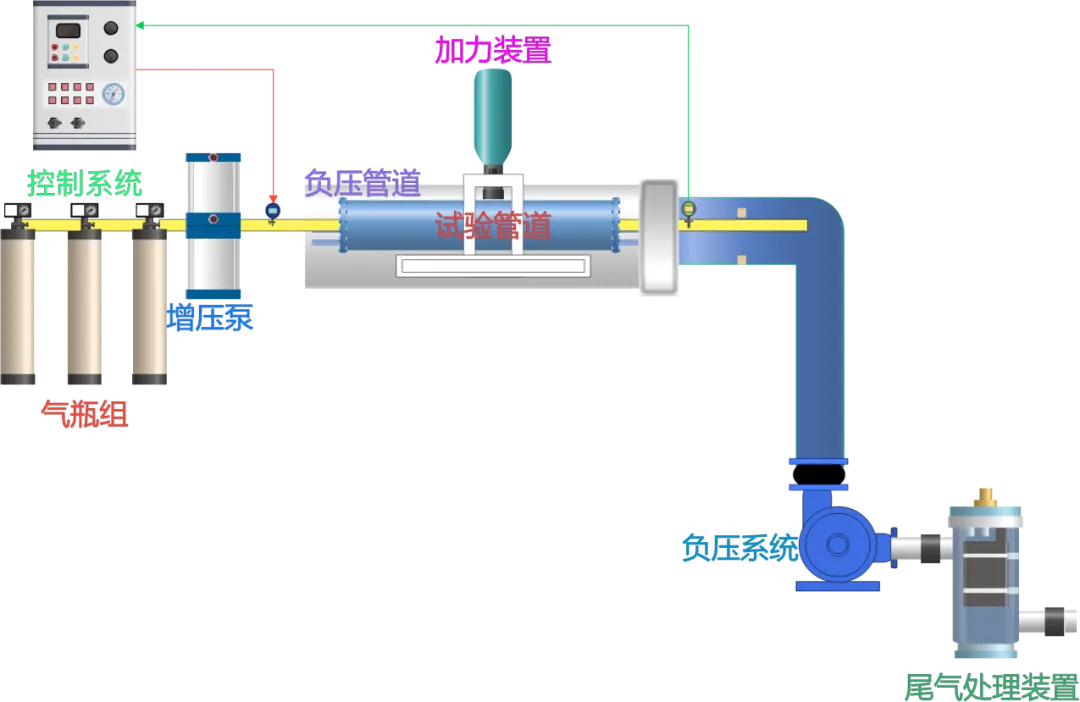

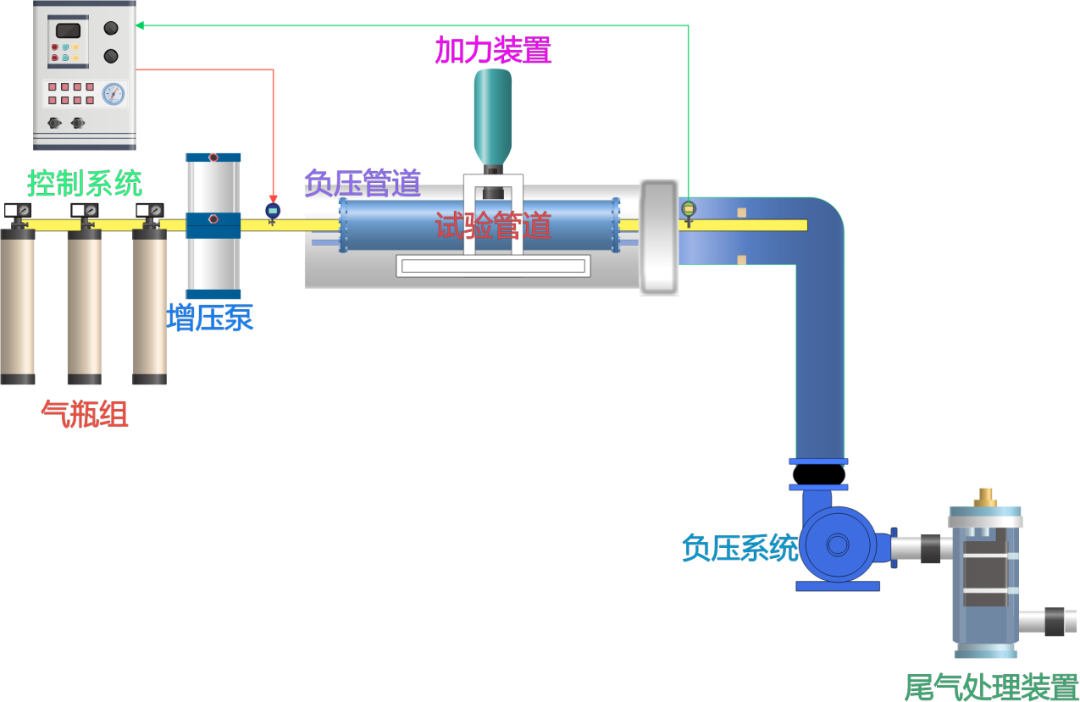

本试验旨在探究 12 米长、管径 660mm、壁厚 22mm 的管道在 10MPa 氢气环境及 600kN 弯曲载荷作用下的耐氢脆性能。试验需持续 1 个半月，期间保持氢气压力在 8 - 12MPa 波动。结合气瓶组供氢、双套压力控制表监测、压力调控系统波动控制，以及试验管道外增设 PVC 保护管道配合鼓风系统与尾气处理装置，实现安全可控的试验环境。鉴于试验场地位于野外无人区，需系统规划场地、控制室建设，电力供应及氢气用量，保障试验顺利开展。

(一) 核心设备配置

1. 气瓶组

1) 选用高压无缝氢气气瓶组，单瓶容积 40L、工作压力 15MPa，配置 15 组气瓶并联供气。经计算，单组气瓶标准状态下储氢量为40×15÷0.1 = 6000L = 6m³，15 组气瓶总储氢量达6×15 = 90m³。考虑试验时长及压力波动损耗，按 3 倍用量储备，共需氢气325×3 = 975m³，实际需气瓶组963÷90 ≈ 11组（向上取整） 。

计算：

Ø 有效长度：12m

Ø 内径计算：660mm - 2×22mm = 616mm

Ø 容积计算：π×(0.616/2)²×12 ≈ 3.56m³

Ø 标准状态下氢气用量：

根据 PV=nRT，10MPa、20℃时：

n = (10×10⁶×3.56)/(8.314×293) ≈ 14500mol

标准状态体积：14500×22.4×10⁻³ ≈ 325m³

    2) 气瓶组配备汇流排及减压阀，实现稳定供气，出口压力可调节范围 0 - 15MPa。

  2.加压装置

1) 采用多级柱塞式氢气压缩机（额定压力 30MPa，流量 5m³/h）

2) 配套缓冲罐（容积 10m³，工作压力 15MPa）稳定进气压力

3) 压力波动控制：液压伺服系统驱动比例减压阀，实现 10±2MPa 周期性波动

4) 波动频率：0.1Hz（可调节），波形：正弦波 / 方波可选

3. 压力控制表：采用 2 套高精度数字压力控制表，量程 0 - 25MPa，精度 0.1 级。一套用于实时监测管道内氢气压力，另一套作为备用及交叉验证，确保压力数据准确可靠。

4. 压力调控系统：选用液压驱动比例阀压力调控系统，通过 PLC 程序控制，实现氢气压力在 10±2MPa 范围内以 0.08Hz 频率正弦波波动。系统响应时间＜1s，压力控制精度 ±0.05MPa。

5. 试验管道：采用 12 米长特制耐氢管道，材质为抗氢脆合金钢，确保在氢环境下性能稳定。

6. PVC 保护管道及鼓风系统

1) PVC 管道规格与试验管道匹配，长度 12 米，一端开口，另一端安装防爆型轴流风机作为鼓风系统，风量 12000m³/h，确保泄漏氢气迅速排出。

2) 鼓风系统尾端连接氢气尾气处理装置，采用催化燃烧法，将氢气转化为水，处理效率≥99.9%，排放尾气中氢气浓度＜1ppm。

7. 弯曲载荷加载装置

1) 采用四点弯曲试验装置，合理设置支撑点间距为 8m，使管道在弯曲载荷作用下产生均匀的应力分步。

 2) 配备 1 台 600kN 油缸作为加载设备，确保 600kN 弯曲载荷稳定、均匀地施加到管道上。

3) 安装精度为 0.3 级、量程 0 - 1200kN 的力传感器，实时监测弯曲载荷的大小，将数据传输至控制室监测系统，便于试验人员及时掌握加载情况。

(二) 设备布局设计

1. 在试验场地内规划设备区，气瓶组集中放置在场地边缘，采用防倾倒支架固定，气瓶组与试验管道间距≥15m，满足安全距离要求。

2. 压力控制表、压力调控系统安装在靠近试验管道的防爆控制柜内，便于实时监测与控制。

3. 试验管道水平固定于试验台架上，PVC 保护管道紧密套在试验管道外侧，鼓风系统与 PVC 管道封闭端连接，尾气处理装置设置在鼓风系统后方，远离人员活动区域。

(一) 野外试验场地施工

1. 场地平整与防护

1. 平整长 70m× 宽 50m 区域，压实系数≥0.95。四周安装 2m 高钢护栏，采用热镀锌钢管焊接，间隔 3m 设置立柱，护栏底部浇筑混凝土基础，防止人员及动物误入。

2. 在场地周边设置风向标和风速仪，实时监测风向风速，为氢气泄漏应急处理提供数据支持。

2. 基础工程

1. 试验台架基础采用 C40 钢筋混凝土浇筑，尺寸 13m×2m×1.8m，预埋钢板用于固定试验管道及加载装置。

2. 构建独立接地网，使用 50×5 镀锌扁钢和 φ50 镀锌钢管，接地电阻≤4Ω，保障设备及人员安全。

(二) 控制室建设

1. 建筑设计

  1) 控制室位于场地边缘，距离试验台≥150m，采用防爆钢结构，尺寸 8m×6m×4m，墙体采用双层防爆钢板夹防火岩棉，耐火极限≥3h。

      2) 安装双层防爆玻璃观察窗和防爆门，设置正压通风系统，确保室内空气洁净，防止氢气渗入。

2. 设备配置

  1) 配备西门子S7 - 1500 系列 PLC 控制系统，集成气瓶组开关控制、压力监测与调控、鼓风系统启停等功能。

      2) 搭建数据监测平台，实时显示压力、载荷、应变、氢气浓度等数据，支持数据存储与曲线绘制。

      3) 安装氢气泄漏报警主机，与场地内氢气探测器联动，一旦报警，自动启动鼓风系统和应急处理程序。
