❝导读不少做材料、结构的朋友，都有一个朴素认知：只要材料屈服强度、抗拉强度够高，构件就不容易断。但工程现实往往会打破这个想法——即便拉伸性能很漂亮，一旦内部存在裂纹，整体名义应力并不大，裂纹尖端却可能已经“暗流涌动”。
今天，我们就用通俗的思路，聊透裂纹尖端应力场，以及 K、KIC、J 积分、CTOD 这几个高频参量。搞懂它们的物理意义和适用边界，做试验、读报告、做工程分析都能用得上。

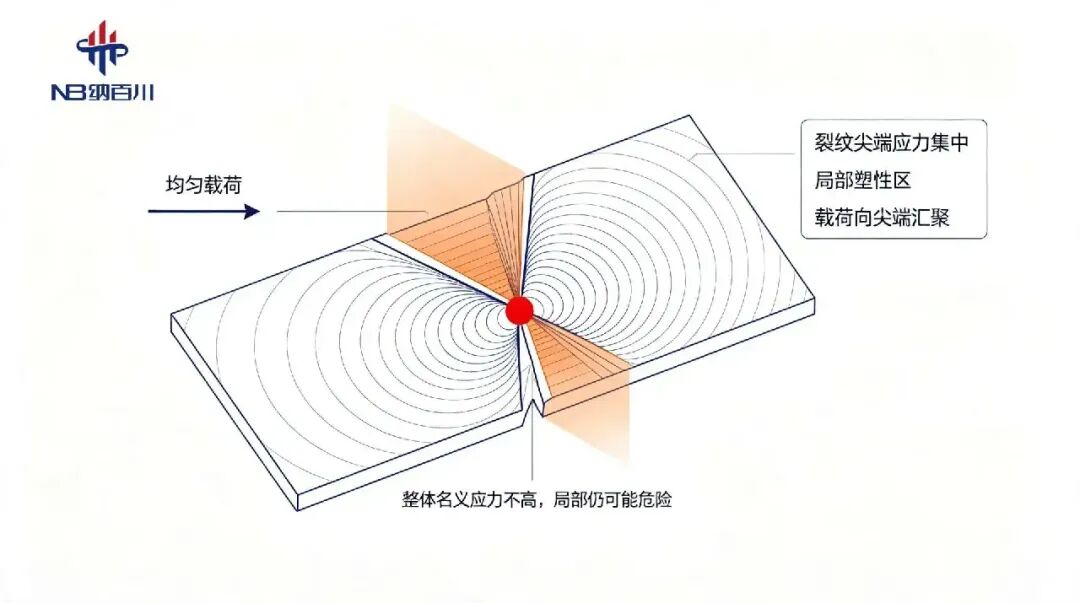

一、裂纹尖端：危险往往就藏在局部
完整无缺陷的构件，在均匀载荷作用下，内部应力分布相对平缓。可一旦出现裂纹，载荷会向裂纹尖端位置集中，局部应力急剧升高。
这就出现一个很反直觉的现象：
❝构件整体还没有发生屈服，裂纹尖端却已经进入危险状态。
裂纹越尖锐，应力集中效应就越突出；按照理想线弹性模型，离尖端越近，计算出来的应力数值就越高。不过真实材料不会出现应力无限大的情况——裂纹尖端会先发生局部屈服，形成一定大小的塑性区，把应力限制住。

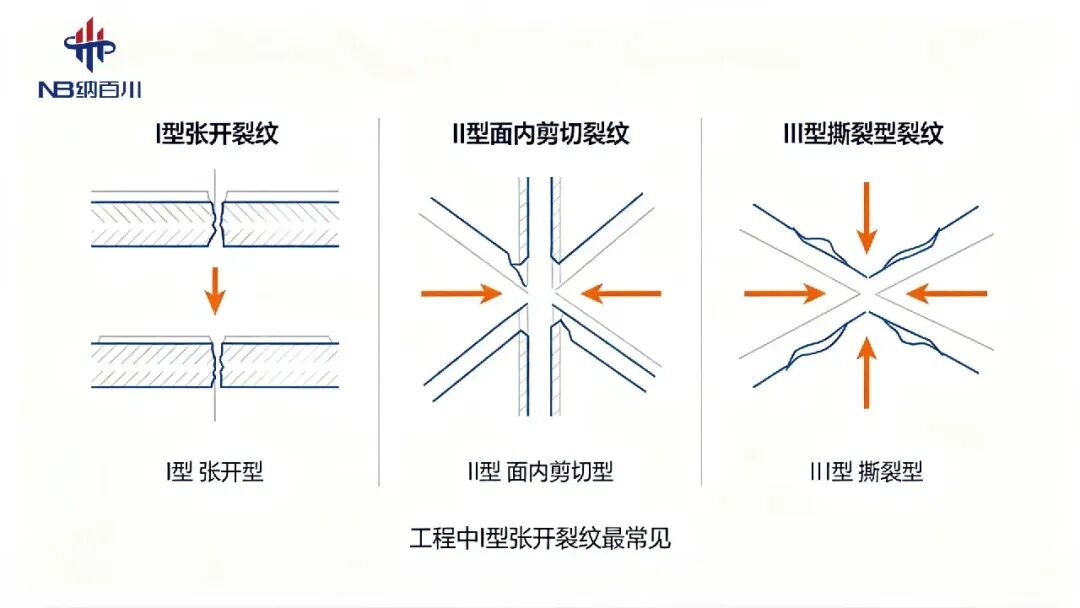

裂纹的三种基本受力模式
根据裂纹两个表面的相对运动形式，裂纹加载分为三种模式：
| | |
|---|
| I 型 | | 裂纹面沿法向相互分开，工程中最常见，也是断裂韧度试验主要研究的类型 |
| II 型 | | |
| III 型 | | |
实际工况中很多是复合型加载，但 I 型张开裂纹 是我们分析的基础。
二、应力强度因子 K，到底是什么？
在线弹性断裂力学中，描述裂纹尖端应力场强弱的核心参数就是 应力强度因子 K。
❝公式：
⚠️ 重要误区
很多新人容易把 K 当成材料本身的属性，其实不是。K 是裂纹尖端的驱动力——外载荷变大、裂纹变长、构件几何改变，K 都会跟着变化。它描述的是当下这个构件、当前这条裂纹，受到多大的扩展推动。
为什么裂纹越长，就越危险？
从公式很容易看出来：载荷和结构不变的情况下，裂纹尺寸 a 增大，K 就会随之升高。也就是说，裂纹一旦开始扩展，就算外部载荷不再增加，裂纹尖端的驱动力也会持续变大，构件一步步走向失稳。
❝这就是常说的：裂纹越扩展，危险性越高。
平面应力 vs 平面应变——厚度带来的差异
试样厚度直接改变裂纹尖端的约束状态：
- 薄试样：厚度方向约束弱，属 平面应力 状态，裂纹尖端塑性区更大；
- 厚试样：厚度方向被牢牢约束，属 平面应变 状态，形成三轴应力，塑性变形被抑制。
同一种材料，用厚薄不一样的试样做试验，测出来的临界断裂参数很可能不一样——做试验分析时这点不能忽略。
三、K、KIC、J 积分、CTOD，该怎么理解怎么选？
我们平时看材料报告单，第一眼习惯先看屈服强度、抗拉强度。但要记住：屈服、抗拉强度来自无裂纹的拉伸试样，反映的是材料整体的变形和承载能力。而带裂纹构件的断裂，还受裂纹大小、尖端应力场、几何约束共同控制。
断裂力学的核心逻辑，就是做两组对比：
当 驱动力超过材料对应的临界阻力，裂纹就会发生失稳扩展。
🔹 K 和 KIC，别再搞混
❝划重点： 不是随便测一个临界 K，就可以写 KIC。有效性判定不过关，数据就不能当作平面应变断裂韧度使用。
🔹 J 积分：塑性不可忽略时上场
当裂纹尖端塑性区已经很大，线弹性理论就不再适用，这时候就轮到 J 积分。
J 积分用来表征裂纹尖端的能量驱动力，适合裂纹尖端发生明显弹塑性变形的场景。
- 一旦进入大塑性变形，J 积分会是更合适的评价参量。
🔹 CTOD：看裂纹尖端张开了多少
CTOD 即 裂纹尖端张开位移（Crack Tip Opening Displacement）。加载之后，裂纹尖端会发生塑性变形、钝化，原本锋利的尖端慢慢张开，CTOD 就是用来表征这个张开位移，通过变形角度评价材料抵抗裂纹起裂和扩展的能力。
在工程上，CTOD 用得非常多——焊接结构、管线钢、大型厚壁构件的断裂评估经常会选用它。

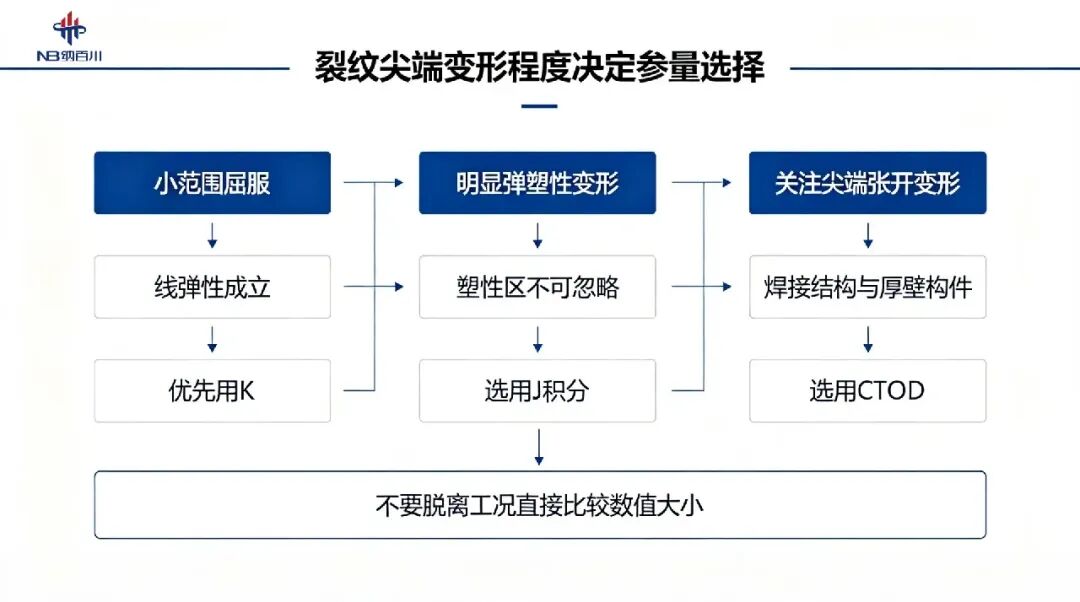

四、K、J、CTOD 如何选型？
核心看 裂纹尖端塑性变形程度：
❝实际还要结合材料、试样尺寸、构件约束、执行标准和工程工况。注意： 三者物理意义、单位完全不同，不能脱离条件直接拿来比数值大小。
五、几个高频踩坑误区
| |
|---|
| ✅ 存在裂纹的构件，整体还没屈服，裂纹尖端就可能扩展甚至失稳断裂 |
| ✅ K 是驱动力，载荷、裂纹、结构一变，K 就会改变，不属于材料固有属性 |
| ✅ 必须满足全部有效性条件，结果才是平面应变断裂韧度 KIC |
| ✅ 物理含义、单位、适用条件各不相同，要结合变形状态合理选用 |
写在最后
裂纹会改变构件内部载荷传递，在尖端形成强烈的应力应变集中。
简单梳理一遍本篇的核心逻辑：
❝载荷 + 裂纹尺寸 + 构件几何 → 裂纹尖端驱动力材料 + 温度 + 约束状态 → 材料断裂阻力当 驱动力 ≥ 临界断裂阻力，裂纹就存在失稳扩展风险。
所以，分析含裂纹构件，不能只盯着“材料强度高不高”，还要关注：
📌 本篇是断裂专题上篇，后面我们接着聊 R 曲线、裂纹稳定扩展与失稳断裂，看看裂纹起裂之后，材料的断裂阻力会如何演变。敬请期待！
