本文为断裂力学专题下篇，承接上篇《裂纹尖端与断裂参量：从应力集中，看懂 K、J、CTOD》。

在上一篇文章里，我们聊了裂纹尖端的应力集中，也搞懂了 K、K_IC、J 积分、CTOD 这些断裂参量。很多人会形成一个简单认知：只要裂纹尖端驱动力达到临界值，裂纹就直接断掉。

但真实工程里的裂纹，并不都是一触即溃。

很多构件出现裂纹之后，并不会立刻发生灾难性断裂。载荷增加，裂纹会慢慢向前走，进入稳定扩展阶段；当载荷继续提升到某个临界点，裂纹才会瞬间加速，发生失稳断裂。

裂纹起裂不等于直接失效。 裂纹开动之后，材料抵抗裂纹扩展的能力，并不是一个固定不变的常数，而 R 曲线，就是用来描述这一变化规律的工具。

一、什么是 R 曲线？为什么断裂阻力会变？

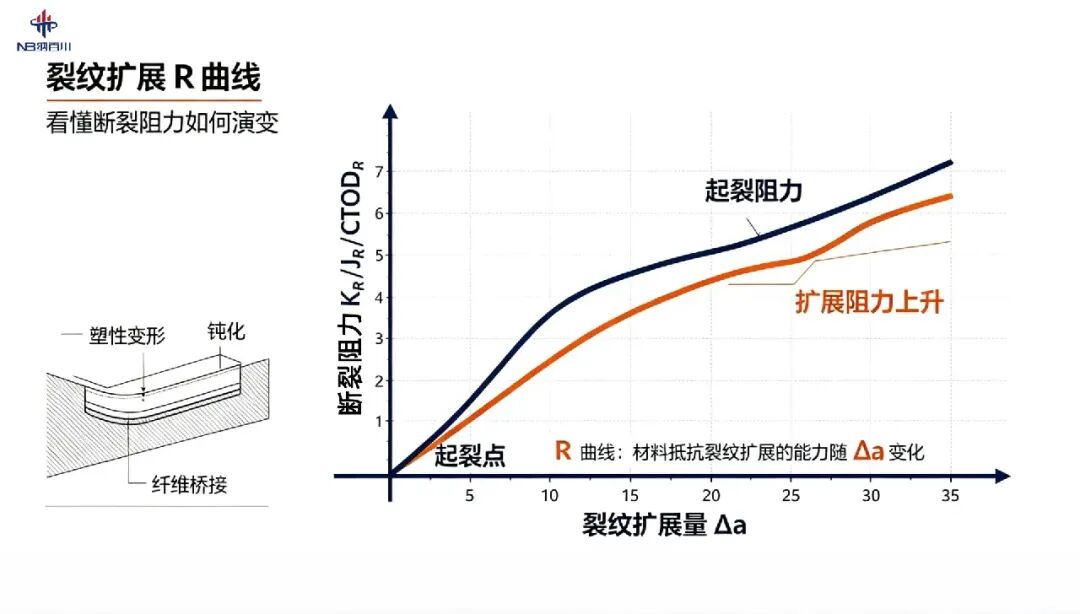

R 曲线，也叫阻力曲线，纵坐标代表材料的断裂阻力（可以是 K_R、J_R 或者 CTOD_R），横坐标是裂纹扩展量 Δa，也就是裂纹起裂之后向前扩展的长度。

❝

简单说：R 曲线记录的就是，裂纹每往前扩展一点，材料需要消耗多大的阻力。

很多同学会疑惑：我们不是有 K_IC 作为材料断裂韧度吗，为什么阻力还会变化？

K_IC 是平面应变条件下的起裂韧度，它对应的是裂纹刚刚开始萌生扩展那一刻的阻力。但裂纹一旦开始往前扩展，裂纹尖端会持续发生塑性变形、钝化，还会出现裂纹弯折、撕裂、纤维桥接等现象。这些效应会让材料越扩展，抵抗裂纹继续前进的能力变得越高。

重点区分两个概念

对于高韧性材料，这种阻力随裂纹扩展上升的现象尤为明显；而脆性材料的 R 曲线几乎是一条水平线，裂纹一起裂，阻力几乎不增长，直接转入失稳断裂。

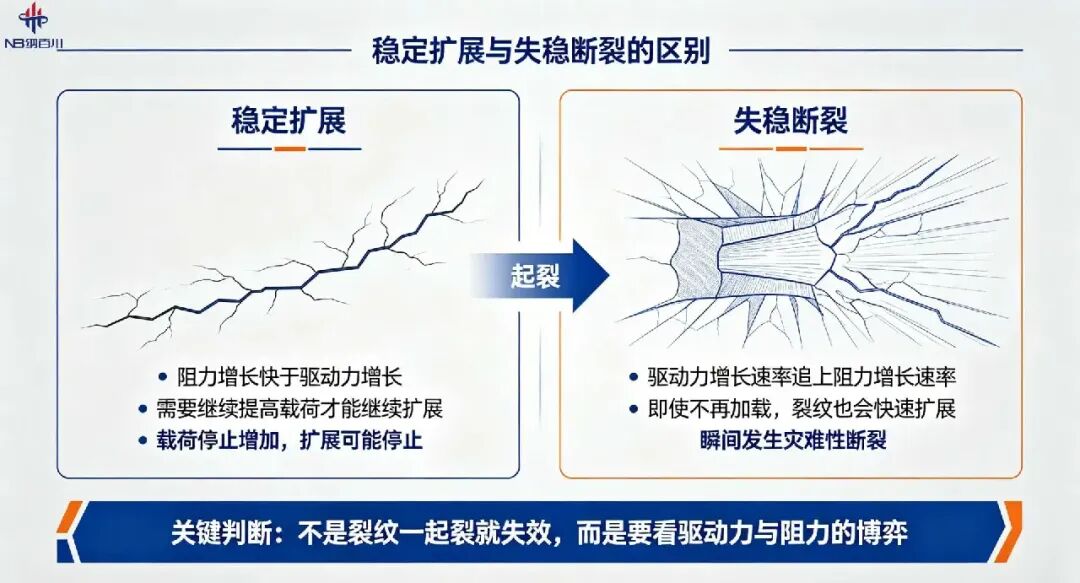

二、稳定扩展 VS 失稳断裂，到底怎么区分

我们有两组核心变量：

1. 驱动力曲线：由外载荷、裂纹尺寸、构件几何决定，随着裂纹变长，驱动力不断上升；
2. R 阻力曲线：材料本身属性，裂纹扩展 Δa 增大，断裂阻力随之变化。

裂纹究竟是慢慢稳定生长，还是瞬间失稳，就看驱动力和阻力之间的博弈。

1、裂纹稳定扩展

当裂纹刚刚起裂，裂纹尖端驱动力刚好超过起裂阻力。裂纹开始向前扩展，随着 Δa 增加，材料的断裂阻力沿着 R 曲线不断升高。

如果阻力增长速度大于驱动力增长速度，就算裂纹已经在扩展，想要让裂纹继续往前走，就必须继续提高外加载荷。一旦载荷停止增加，裂纹扩展就会停下来。这就是裂纹稳定扩展。

❝

工程中很多压力容器、管线出现的裂纹，就属于这种状态：裂纹在缓慢扩展，但不会立刻发生爆炸或者断裂。只要载荷不进一步升高，构件暂时还能继续服役。

2、失稳断裂（不稳定扩展）

随着裂纹进一步变长，驱动力随裂纹尺寸快速上涨。当驱动力曲线的斜率追上甚至超过 R 阻力曲线的斜率，就到达了失稳临界点。

到达临界点之后，哪怕不再增加外载荷，裂纹也会自发快速向前扩展，裂纹飞速撕裂构件，这就是失稳断裂。

一个很关键的知识点

❝

失稳点对应的阻力，往往要高于最开始的起裂韧度 K_IC。

也就是说，部分韧性材料，裂纹起裂之后还可以承受一定程度的稳定扩展，并不会马上发生断裂。

⚠️ 但这不代表带裂纹就可以高枕无忧。 稳定扩展是“带病运行”，随着服役时间、循环载荷，裂纹持续变长，驱动力会持续抬升，终究会抵达失稳临界点。

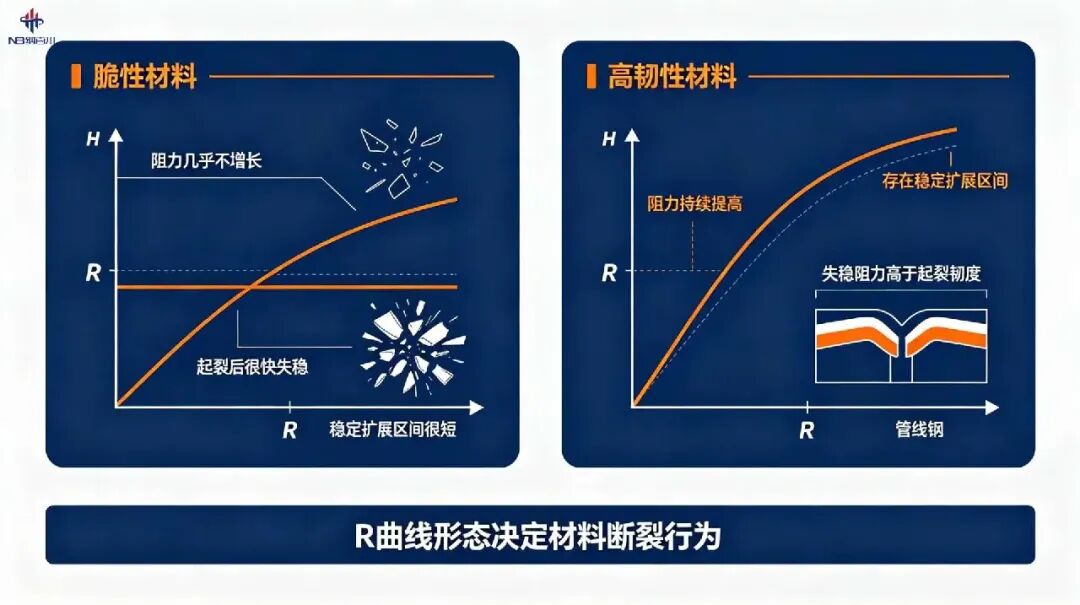

三、R 曲线的两种表现：脆性材料 vs 高韧性材料

不同材料的 R 曲线形态差异巨大，直接决定构件的断裂行为。

① 脆性材料（高强脆钢、部分陶瓷等）

• R 曲线近乎水平。
• 裂纹一旦起裂，断裂阻力几乎不会随裂纹扩展而提升。
• 驱动力只要达到起裂韧度，直接触发失稳断裂。
• 几乎不存在稳定扩展阶段，裂纹一开就断。

❝

这也是脆性构件非常危险的地方，裂纹萌生之后没有缓冲空间。

② 高韧性材料（低碳钢、管线钢、部分焊接接头）

• R 曲线显著向上抬升。
• 裂纹起裂之后，断裂阻力随着裂纹扩展持续增加。
• 会出现一段比较明显的稳定扩展区间。
• 裂纹可以扩展一定长度，才会到达失稳条件。

❝

正是因为这个特性，很多钢结构构件允许裂纹发生一定程度的亚临界扩展，工程上才有 “缺陷评定、容限损伤” 这套思路。

注意：R 曲线同样会受厚度、温度、约束条件影响。同一种材料，厚试样平面应变条件下 R 曲线上升平缓；薄试样平面应力状态下 R 曲线上升会更加显著。

四、R 曲线和 K_IC、J、CTOD 之间是什么关系？

上篇我们认识了 K_IC、J 积分、CTOD，现在结合 R 曲线，很多概念就可以串起来：

1、K_IC（平面应变断裂韧度）

• 取自 R 曲线上裂纹刚刚起裂的位置，代表裂纹初始起裂的阻力。
• 是一个保守的指标。
• 但如果材料 R 曲线上升很高，实际失稳发生时对应的 K 值会远大于 K_IC。只用 K_IC 去评价构件，结果会偏保守。

2、J_R 阻力曲线 & CTOD_R 阻力曲线

• 当裂纹尖端塑性变形大，线弹性不再成立，就不能用 K_R 曲线，改用 J 积分或者 CTOD 绘制阻力曲线，也就是 J_R、CTOD_R 曲线。
• 焊接结构、管线、厚截面构件的断裂评定，大量使用 J_R 曲线来做分析。

3、为什么工程有时候不能只看 K_IC？

• 如果简单拿 K_IC 作为临界判据，相当于认为 “裂纹一起裂就失效”。
• 但高韧性材料有稳定扩展过程，允许裂纹扩展一定量。如果完全无视 R 曲线，会造成构件评估过于保守，不必要的报废和更换；反过来，如果忽略失稳判据，只看起裂，又会低估断裂风险。

五、工程上容易踩的几个误区

写在最后

回顾整套断裂逻辑，可以把上下两篇串联起来：

❝

构件存在裂纹 → 载荷、几何条件决定裂纹尖端驱动力；当驱动力超过起裂阻力，裂纹开始起裂；起裂之后：

• 脆性材料：阻力不上涨，直接失稳断裂；
• 韧性材料：沿着 R 曲线阻力不断提升，出现一段稳定扩展；
• 当驱动力增长速率超过阻力增长速率，发生失稳断裂。

K_IC、J、CTOD 可以给出起裂的临界条件，而 R 曲线，帮我们看清裂纹起裂之后，整个扩展全过程的阻力变化。

实际做缺陷评定的时候，不仅要算裂纹会不会起裂，还要评估裂纹稳定扩展之后，什么时候会到达失稳边界。这也是断裂力学在压力容器、管线、焊接结构当中最核心的价值。

❝

断裂专题到这里暂告一段落。欢迎大家在评论区交流探讨。
