高温旋转弯曲疲劳试验系统：小试样、大工况，如何测准金属材料的"高温耐力"
在金属材料的疲劳性能评价里，旋转弯曲疲劳试验是最经典、最经济、也是标准化程度最高的方法之一。它的原理并不复杂：将一根光滑圆柱试样夹持在旋转主轴上，通过砝码在力臂端施加恒定弯矩——试样每旋转一周，表面任一位置的材料就经历一次完整的对称交变应力循环（R=-1）。在循环水冷却和高速精密主轴的加持下，转速可达每分钟数千至上万转，这意味着一件试样在一两天内就能积累 10⁸ 量级的循环次数，快速描出 S-N 曲线、确定疲劳极限。
而当测试对象转向航空发动机叶片材料、核电用钢、汽车轴类与弹簧钢时，常温数据就不够了——这些零件的真实服役温度往往高达数百度乃至接近 1000°C。高温旋转弯曲疲劳试验系统正是在这一需求下诞生的：它在标准旋转弯曲机架的基础上叠加卧式（或对开筒式）高温电阻炉，让试样工作段在设定温度场内旋转受载，实现"温度 + 交变弯曲应力"双场耦合的疲劳测试。
本套系统覆盖室温至 1000°C，试验方法满足 GB/T 4337-2015《金属材料 疲劳试验 旋转弯曲方法》及 ISO 1143 的相应要求，高温部分参照 HB 5153、GB/T 2107 等标准执行，整机检定依据 JJG 652-2012《旋转弯曲疲劳试验机检定规程》。

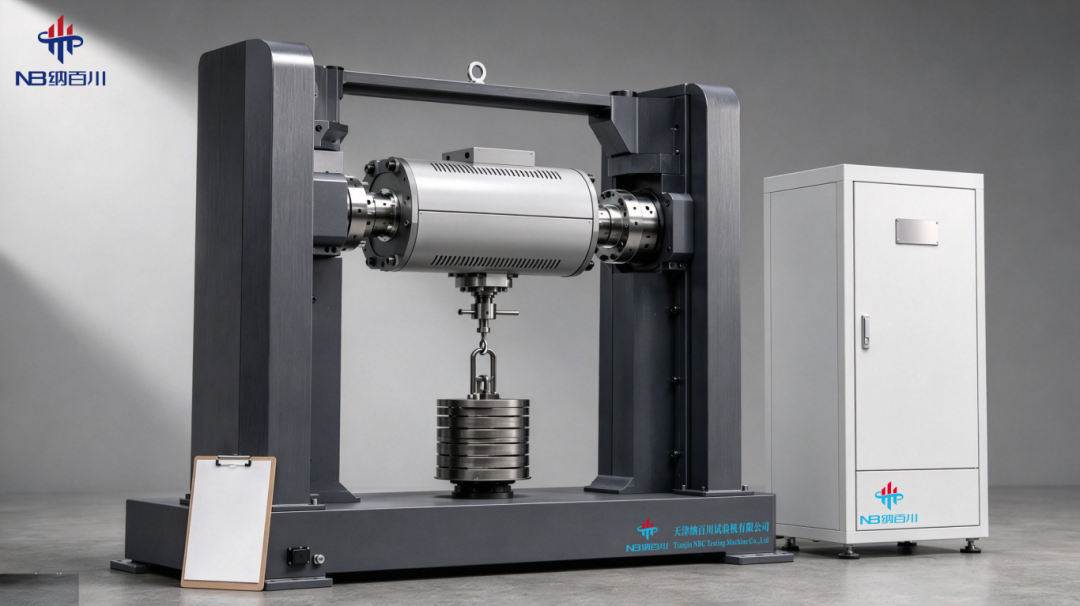

图 1 高温旋转弯曲疲劳试验系统整机（卧式对开高温炉 + 砝码恒弯矩加载 + 独立测控柜）

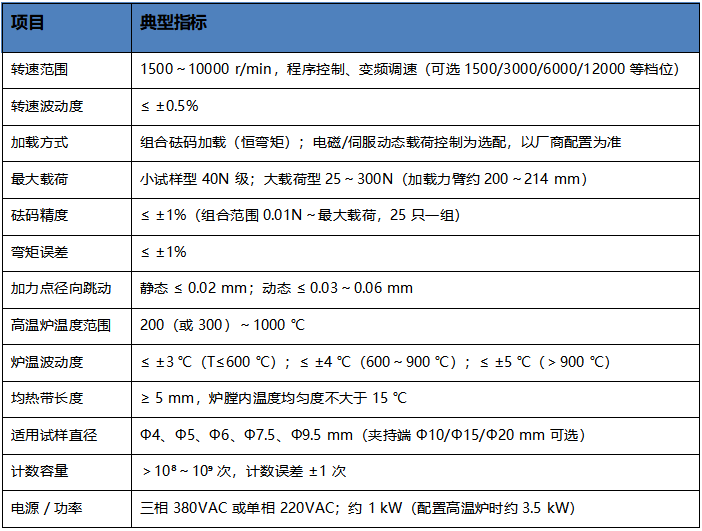

以下参数综合国内主流厂商（XWP 系列、FLXPL 系列及同类机型）的公开规格整理，为行业典型配置；具体数值以厂商最终配置为准。
交流高速电机配合精密主轴单元与循环水冷却，是转速稳定度的根基。转速波动度优于 ±0.5% 意味着应力循环频率高度均匀，这直接决定了 S-N 曲线低应力区长寿命段的离散程度。主轴径向跳动控制在 0.03 mm 以内，否则试样偏心会引入附加动载荷，数据就"脏"了。
传统方案采用组合砝码经力臂施加载荷，优点是弯矩恒定、结构简单、可靠性极高；力臂长度误差控制在 ±0.3% 以内。若工艺需要模拟变幅载荷，可选配电控动态加载模块——选型时要向厂商确认动态加载的频率响应与幅值精度，这是容易被参数表"略过"的关键差异。
主流方案为对开筒式（卧式环缝）电阻炉，三段加热、三段控温，配 K 型或 S 型热电偶闭环控制。均热带长度≥5 mm 是硬指标——试样工作段必须完全落在均热带内，否则沿轴向的温度梯度会让"同一根试样"承受不同温度的考验。炉温波动度按温度分档考核（±3/±4/±5 ℃），验收时务必按实际使用温度点核对。
试样由高速精密弹性夹头（弹性锥套/筒夹）夹持，前后夹头同轴度 ≤ Φ0.02 mm。高温试验必须使用专用高温夹具与配套夹头。整机配透明防护罩，试样破断自动停机、断电保护、马达过流保护齐全——高速旋转的断裂试样是真实的抛射物，防护罩不是选配而是底线。
触摸屏完成转速、温度、目标周次等参数设置，试验周次任意设定、到数自动停机并带掉电保护；配网络接口后可由计算机对单台或多台设备组网测控，试验数据自动存储、可转 Word/Excel 报表输出。

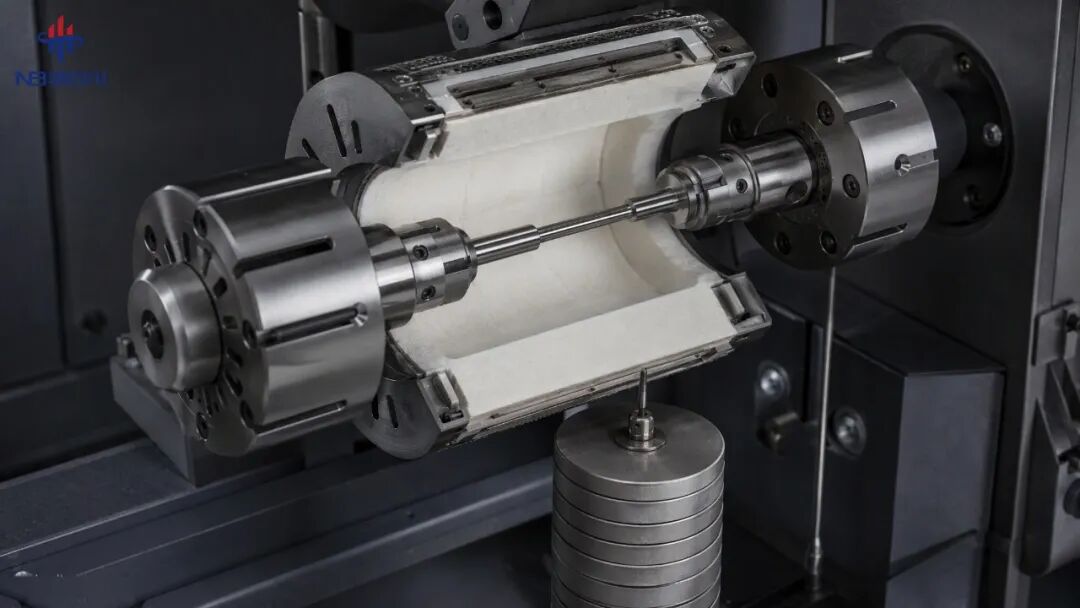

图 2 测试区局部：对开式高温炉内试样由精密弹性夹头夹持，下方为组合砝码加载机构
1）试样制备：按标准要求加工光滑圆柱试样，测量并记录工作段直径，表面不允许有可见加工划痕；
2）装夹与对中：弹性夹头装夹试样，检查旋转跳动，必要时用百分表校核；
3）升温均热：合上高温炉，升温至目标温度并保温均热（时间依试样热惯性与标准规定）；
4）施载旋转：挂装砝码（或设定动态载荷），启动主轴至设定转速，计数器清零开始试验；
5）过程监控：无人值守运行，系统实时监控转速、炉温与周次；试样破断后自动停机并保留已循环次数；
6）数据处理：按升降法或成组法统计疲劳极限，绘制 S-N 曲线，出具报告。

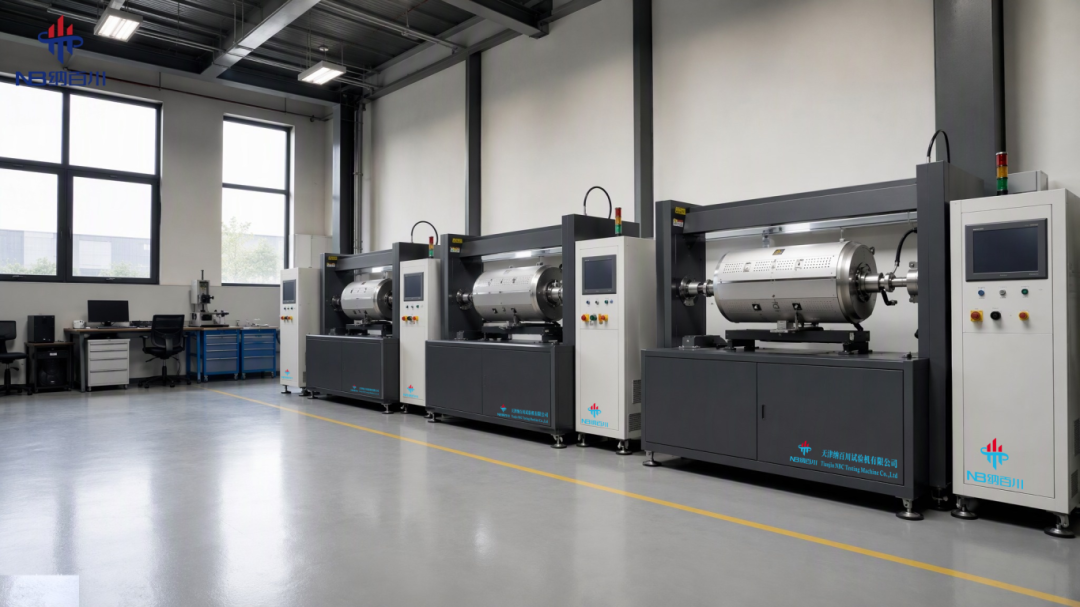

图 3 应用场景：材料实验室高温疲劳试验区，多台设备组网测控
转速档与计数容量的匹配：做超高周（10⁹ 级）试验，转速和计数器容量要先算总时长，别让设备"数不满"；
载荷与试样尺寸的覆盖：Φ4～Φ9.5 mm 是主流试样族，若涉及更大直径或组件级测试（如凸轮轴），需确认扭矩量程与夹持方式；
温度档的真实指标：均热带、波动度、均匀度三项按你的实际使用温度点验收，而不是只看"最高 1000 ℃"；
动态载荷能力：如工艺明确要求动态载荷控制，务必核实是纯电控变幅还是仅机械恒载，二者成本和数据能力差别很大；
标准合规性：确认满足 GB/T 4337-2015、ISO 1143 及 JJG 652-2012 检定规程，报告才能用于来料验证与型式试验；
疲劳数据是材料进厂的第一道关，设备选型的每一分冗余，最后都会变成数据离散度里的一份底气。
